Produktnummer 996021530
Modell 90-MXBDK0-A0UAYZ
Varumärke
Gå till varumärkets webbplats
EAN 4710483931598
Vikt 1.31 kg

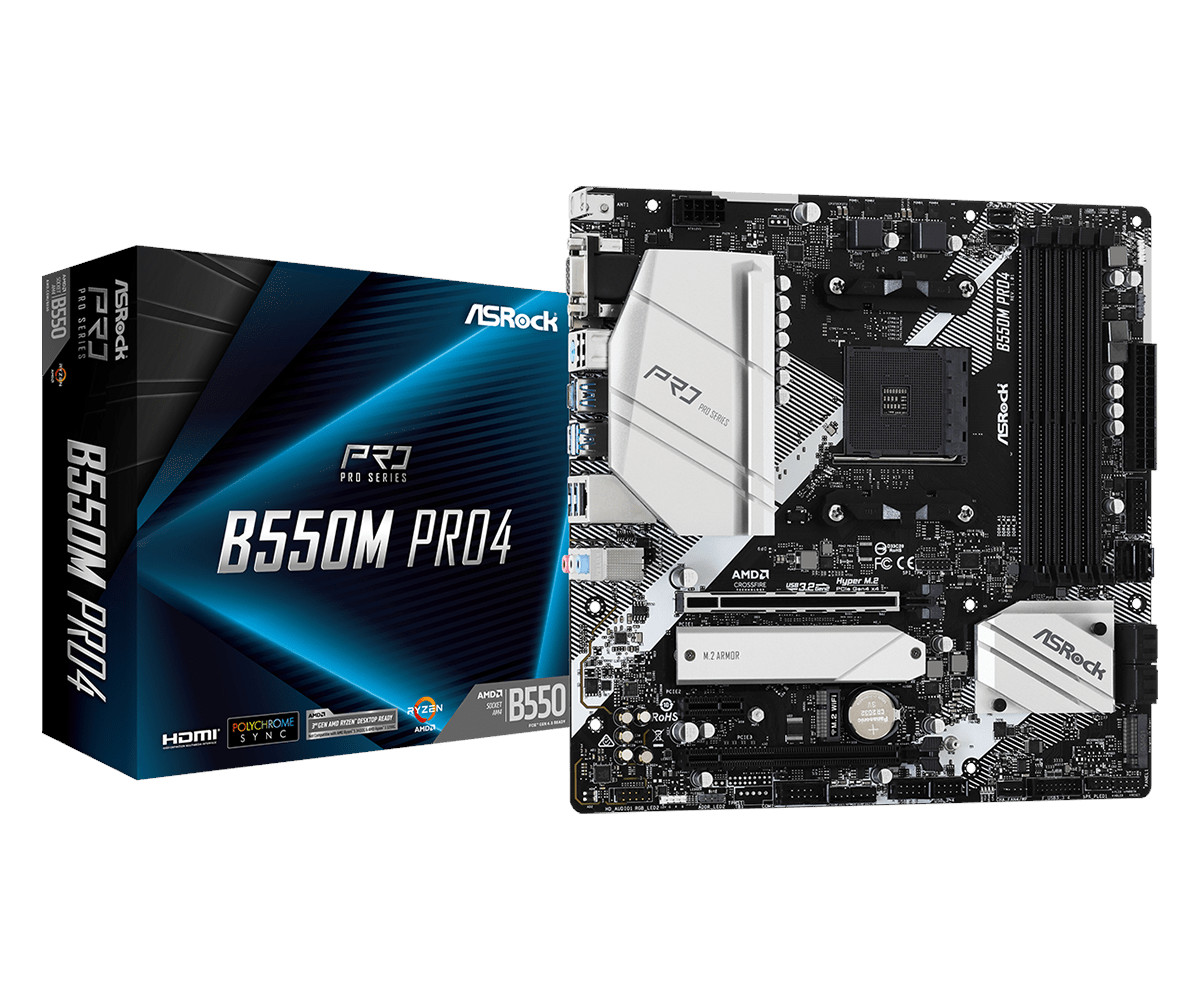

Produktbeskrivelse | ASRock B550M Pro4 - bundkort - micro-ATX - Socket AM4 - AMD B550 |
Produkttype | Bundkort - micro-ATX |
Chipsættype | AMD B550 |
Processor-socket | 1 x Socket AM4 |
Kompatible processorer | Ryzen (understøtter 3. Generation Ryzen and New Generation Ryzen med Radeon Graphics) |
Max RAM-størrelse | 128 GB |
RAM understøttet | 4 DIMM åbninger - DDR4, ikke-ECC, ECC (drift i ikke-ECC tilstand), ikke bufferet |
Lagringsporte | 6 x SATA-600 (RAID), 2 x M.2 |
USB / FireWire porte | 1 x USB-C Gen 2 + 1 x USB 3.2 Gen 2 + 4 x USB 3.2 Gen 1 + 2 x USB 2.0 + (4 x USB 3.2 Gen 1 + 4 x USB 2.0 via samlekasser) |
Audio | HD Audio (8-kanaler) |
LAN | Gigabit Ethernet |
Allmänt | |
---|---|
Kompatibla processorer | Ryzen (stöder 3:e generationens Ryzen och nya generationens Ryzen med Radeon Graphics) |
Kretstyp | AMD B550 |
Maximalt antal processorer | 1 |
Processor-socket | Socket AM4 |
Typ av produkt | Moderkort - micro ATX |
RAM som stöds | |
Bussklocka | 2400 MHz, 2133 MHz, 2667 MHz, 2933 MHz, 3466 MHz (O.C.), 3733 MHz (O.C.), 3600 MHz (O.C.), 3800 MHz (O.C.), 3866 MHz (O.C.), 4000 MHz (O.C.), 4133 MHz (O.C.), 4400 MHz (O.C.), 4266 MHz (O.C.), 4200 MHz (O.C.), 4333 MHz (O.C.), 4600 MHz (O.C.), 4533 M |
Egenskaper | Minnesarkitektur med dubbel kanal, AMD Memory Profile (AMP), stödda ECC-moduler körs i icke-ECC-läge |
Maximal storlek | 128 GB |
Registrerad eller buffrad | Ej buffrad |
Stöder Ram Integrity Check | Icke ECC, ECC (kör i icke-ECC-läge) |
Teknik | DDR4 |
Ljud | |
Audio Codec | Realtek ALC1200 |
Standarder som följs | HD-ljud, Premium Blu-ray-ljudsupport |
Typ | HD-ljud (8 kanaler) |
LAN | |
Nätverksgränssnitt | Gigabit Ethernet |
Nätverksstyrenhet | Realtek RTL8111H |
Expansion/Anslutning | |
Expansionskortplatser | 1 x CPU | 4 x DIMM 288-stift | 1 x PCIe 4.0 x16 (PCIe 4.0 x16-läge (Ryzen-seriens processer Matisse); PCIe 3.0 x16-läge (Ryzen-seriens APU:er)) | 1 x PCIe 3.0 x16 (x4-läge) | 1 x PCIe 3.0 x1 | 1 x M.2 socket (2230 M.2 Key E-plats) |
Gränssnitt | 1 x PS/2-tangentbord/mus | 1 x LAN (Gigabit Ethernet) | 1 x VGA | 1 x DisplayPort | 1 x HDMI | 2 x USB 2.0 | 4 x USB 3.2 Gen 1 | 1 x ljudingång - mini-jack | 1 x ljudutgång - mini-jack | 1 x mikrofon - mini-jack | 1 x USB 3.2 Gen 2 | 1 x USB-C Gen2 |
Interna gränssnitt | 4 x USB 2.0 - header | 4 x USB 3.2 Gen 1 - header | 1 x seriell - header | 1 x ljud - header |
Lagringsgränssnitt | SATA-600 -kontakter: 6 x 7 pin seriell ATA - RAID 0 / RAID 1 / RAID 10 | SATA-600 / PCIe 3.0 -kontakter: 1 x M.2 | PCIe 4.0 -kontakter: 1 x M.2 |
Strömkontakter | 24-pin kontakt för huvudström, 8-pin ATX12V-kontakt |
Egenskaper | |
BIOS-egenskaper | JumperFree, stöd för SMBIOS 2.3, UEFI BIOS, stöd för ACPI 5,1 |
BIOS-typ | AMI |
Hårdvaruegenskaper | 8 Phase Power Design, ASRock Instant Flash, HDCP-kompatibel, 15µ Gold Contact, AMD CrossFireX-tekniksupport, AMD Quad CrossFireX-tekniksupport, Digi Power Design, ESD Protection, Energy Efficient Ethernet 802.3az, Preboot eXecution Environment (PXE), |
Hårdvaruövervakning | CPU kärntemperatur, chassistemperatur, varvräknare för CPU-fläkt, varvräknare för chassifläkt, systemspänning, CPU-ledarspänning |
Viloläge/väckning | Wake on LAN (WOL) |
Diverse | |
Bredd | 24.4 cm |
Djup | 24.4 cm |
Inkluderade tillbehör | I/O-bakpanel, 2 x M.2-skruvar |
Medföljande kablar | 2 x Seriell ATA-kabel |
Medföljande programvara | Drivrutiner och hjälpprogram, ASRock A-Tuning, Antivirus (provversion), Google Chrome Browser, Google ChromeToolbar, ASRock XFast LAN |
Standarder som följs | Plug and Play, FCC, EuP Ready, ErP Ready, DisplayPort 1.4, HDCP 2.3 |
- Supports 3rd Gen AMD AM4 Ryzen™ / future AMD Ryzen™ Processors*
- Digi Power design
- 8 Power Phase design
*Not compatible with AMD Ryzen™ 5 3400G and Ryzen™ 3 3200G.
- 4 x DDR4 DIMM Slots
- AMD Ryzen series CPUs (Matisse) support DDR4 4533+(OC) / 4466(OC) / 4400(OC) / 4333(OC) / 4266(OC) / 4200(OC) / 4133(OC) / 4000(OC) / 3866(OC) / 3800(OC) / 3733(OC) / 3600(OC) / 3466(OC) / 3200 / 2933 / 2667 / 2400 / 2133 ECC & non-ECC, un-buffered memory
- Max. capacity of system memory: 128GB
- 7.1 CH HD Audio with Content Protection Realtek ALC1200 Audio Codec
- Gigabit LAN 10/100/1000 Mb/s - Realtek RTL8111H
Slots
AMD Ryzen series CPUs (Matisse)
- 2 x PCI Express x16 Slots (PCIE1: Gen4x16 mode; PCIE3: Gen3 x4 mode)
AMD Ryzen series APUs
- 2 x PCI Express x16 Slots (PCIE1: Gen3x16 mode; PCIE3: Gen3 x4 mode)
- 1 x PCI Express 3.0 x1 Slot
- Supports AMD Quad CrossFireX and CrossFireX
- 1 x M.2 Socket (Key E), supports type 2230 WiFi/BT module
Storage
- 6 x SATA3 6.0 Gb/s Connectors, support RAID (RAID 0, RAID 1 and RAID 10), NCQ, AHCI and Hot Plug
- 1 x Hyper M.2 Socket (M2_1), supports M Key type 2280 M.2 PCI Express module up to Gen4x4 (64 Gb/s) (with Matisse) or Gen3x4 (32 Gb/s)
- 1 x M.2 Socket (M2_2), supports M Key type 2280 M.2 SATA3 6.0 Gb/s module and M.2 PCI Express module up to Gen3 x2 (16 Gb/s)
Connector
- 1 x COM Port Header
- 1 x SPI TPM Header
- 1 x Power LED and Speaker Header
- 2 x RGB LED Headers
- 2 x Addressable LED Headers
- 1 x CPU Fan Connector (4-pin)
- 1 x CPU/Water Pump Fan Connector (4-pin) (Smart Fan Speed Control)
- 4 x Chassis/Water Pump Fan Connectors (4-pin) (Smart Fan Speed Control)
- 1 x 24 pin ATX Power Connector
- 1 x 8 pin 12V Power Connector
- 1 x Front Panel Audio Connector
- 2 x USB 2.0 Headers (Support 4 USB 2.0 ports) (Supports ESD Protection)
- 2 x USB 3.2 Gen1 Headers (Support 4 USB 3.2 Gen1 ports) (Supports ESD Protection)
Rear IO
- Antenna Bracket
- 1 x PS/2 Mouse/Keyboard Port
- 1 x D-Sub Port
- 1 x HDMI Port
- 1 x DisplayPort 1.4
- 1 x USB 3.2 Gen2 Type-A Port (10 Gb/s) (Supports ESD Protection)
- 1 x USB 3.2 Gen2 Type-C Port (10 Gb/s) (Supports ESD Protection)
- 4 x USB 3.2 Gen1 Ports (ASMedia ASM1074 hub) (Supports ESD Protection)
- 2 x USB 2.0 Ports (Supports ESD Protection)
- 1 x RJ-45 LAN Port with LED (ACT/LINK LED and SPEED LED)
- HD Audio Jacks: Line in / Front Speaker / Microphone
